Что такое магнитный и истинный азимут

Опытные туристы и ориентировщики владеют навыками вычисления азимута, что помогает более точно составить маршрут и не сбиться с назначенного пути. Его используют для передвижения и в ночное время, и пасмурную погоду. Поэтому новичкам перед отправлением в путешествие следует изучить виды азимута и способы его вычисления.

Что такое магнитный азимут

Простыми словами, магнитный азимут — это величина угла между направлениями на север (по компасу) и на объект. Значение такого угла находится в диапазоне от 0 до 360 градусов, а именно в пределах целой окружности.

Чтобы найти магнитный показатель, потребуется компас. С этим устройством угол определяют относительно магнитного северного полюса. Основываясь на положении северной стрелки компаса, расчёты позволяют точно определить направление дальнейшего движения.

Что такое истинный азимут

Истинным азимутом называется угол между северным направлением географического меридиана и направлением на объект. В этом случае основываются на расположение сторон света. Расчёт ведется строго по ходу стрелке часов и для этого можно использовать с помощью обычного транспортира, имеющий шкалу в 180 градусов.

Разница между магнитным и истинным азимутом

Установление азимута на местности осуществляется исходя из курса на север. При этом, определяя истинный показатель, берётся во внимание географическое расположение полюсов. От северного и южного полюса зависит и форма Земли, и её ось вращения.

Если для ориентирования использовать компас, то он укажет на магнитный полюс, который находится на некотором расстоянии от точного географического направления на север или юг. Этот факт объясняется действием вокруг планеты магнитного поля, которое не соответствует истинным полюсам Земли.

Читайте также: как определить стороны света на карте

Из-за этих несовпадений в процессе ориентировки необходимо помнить, что изображение на карте соответствует географическим полюсам, а стрелка компаса нацелена на магнитные полушария. В этом случае можно рассчитать магнитное склонение, которое представляет собой разницу между значениями углов.

В определённых местах Земли погрешность между азимутами может существенно повлиять на маршрут путешественника. Например, находясь в диапазоне экватора, очень важно учитывать склонение. Ошибка всего в несколько градусов может сбить с намеченного курса на несколько десятков километров.

В процессе работы с компасом есть возможность узнать степень склонения, а также его направленность в зависимости от сторон горизонта:

• если прибор склоняется к востоку, то истинный меридиан и угол восточного склонения суммируются;
• когда компас стремится к западному направлению, то, соответственно, склонение называют западным, а в формуле применяется вычитание.

Такие вычисления нужны, чтобы узнать магнитный азимут, исходя из величины истинного.

Склонение не только зависит от территории его определения, но и изменяет своё значение с течением времени. Поэтому ориентировщикам рекомендуется использовать только последние версии топографических карт. Кроме этого карты должны быть максимально подробными, чтобы была возможность брать во внимание даже незначительные ориентиры.

Показатель магнитного склонения часто указан в нижней части карты. Если в походе используется не обновлённая карта, следует узнать его новое значение. Для этого проводятся два действия:

• Умножить величину, которая показывает ежегодное изменение данного склонения, на общее количество лет, прошедших от начала действия используемой карты.
• Затем к полученному числу прибавить величину магнитного склонения, указанное первоначально.

Связь между истинным и магнитным азимутом

Связь между этими двумя единицами формируется благодаря прибору под названием буссоль. Он представляет собой устройство круглой формы, в котором находится специальное кольцо со шкалой, обозначающей градусы с промежутками в 10 делений.

В таком кольце отчёт градусов осуществляется против часовой стрелки. Так происходит расчёт углов от 0 до 360 градусов.

Обратите внимание! Также каждый прямой угол, равный 90 градусам, называется румбом. Зная румбы и ориентируясь на стрелку в бусолле, которая нацелена на магнитный меридиан, можно определить азимут.

Определение азимута

Существует несколько различных способов как определить азимут, выбор которых зависит от текущих условий и наличия дополнительных приспособлений.

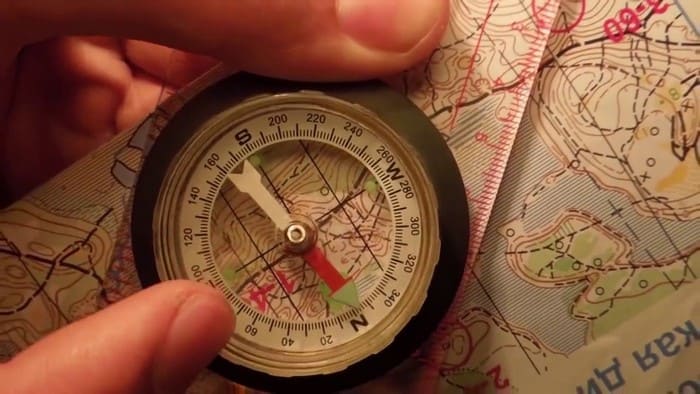

Способ с использованием компаса

В этом деле лучше использовать компас с визиром, чтобы расчёты были более точными. Для того, чтобы определить магнитный азимут на местности, нужно придерживаться инструкции:

1. Первым делом нужно выбрать предмет на местности и повернуться к нему.
2. Прибор помещается на не высокую ровную поверхность или держать его на уровне груди, стараясь оставлять его параллельно земле.
3. Направить северную стрелку прибора на северную сторону, а именно совместить её с начальным значением циферблата, обозначенное 0 ° или буквой С.
4. Далее нужно перемещать визирное приспособление по часовой стрелке, при этом корпус компаса должен оставаться неподвижным, а северная стрелка не смещаться.
5. На последнем этапе отмечается значение, на котором остановился визир, направленный точно на выбранный объект. Так виден угол между указателем на север и линией дальнейшего движения. Это и будет магнитный показатель.

Если путешественник имеет с обычными обозначениями компас без специальной визирной стрелки, её вполне можно заменить тонкой палочкой или спичкой. В этом случае палочку накладывают на центр прибора и аккуратно поворачивают в сторону ориентира.

Читайте также: что делать, если не работает компас на iphone

Способ с применением карты и компаса

Данный алгоритм описывает, как найти показатель по карте и компасу:

1. Компас прислоняют к боковому краю топографической карты, которую поворачивают так, чтобы верхний обрез совпадал с северной стрелкой.
2. Затем на карте ставятся пометки, обозначающие начальный пункт и выбранный ориентировщиком объект. Две точки соединяются прямой линией.
3. Прибор перемещают по карте в сторону отмеченных знаков, при этом его центр должен совпадать с начальной отметкой.
4. Благодаря начерченной линии можно увидеть на шкале циферблата значение, которому соответствует магнитный азимут.

Выполняя указанные действия, находится прямой угол. В походе многие путешественники сразу рассчитывают обратный угол, чтобы не сбиться с пути по возвращению.

Определение географического меридиана с азимутом по соответственным звездным высотам

Для целей наблюдения высоких звезд существует специальный прибор, который называется теодолит. Устройство имеет окулярную призму и специальные приспособления для освещения сетки внутри трубы, а также для проведения измерений у него должны быть как вертикальный, так и горизонтальный лимб, то есть шкала.

Чтобы определить географический меридиан с помощью теодолита, необходимо следовать этапам работы с ним:

1. Установить прибор так, чтобы четко виднелся небосклон на северной стороне, а также без затруднений можно было увидеть объект, относительно которого ведется расчет.
2. При установлении теодолида не допускаются наклоны. Он должен принимать строго горизонтальное положение. Труба направляется на подсвеченную точку конкретного объекта.
3. Далее происходит отслеживание звезд, близких к меридиану. С помощью сетки нитей проставляются отметки движения звезд на лимбах.

Направлению географического меридиана соответствует:

• количество положений звезды до прохождения меридиана;
• среднее значение положений звезды после его пересечения.

Читайте также: как найти Полярную звезду и ориентироваться по ней

Определение истинного азимута по солнцу

Если у заблудившегося туриста отсутствуют устройства для определения азимута, в этом случае пригодятся часы с циферблатом. С помощью них можно вычислить истинный показатель по солнцу таким образом:

• механические часы кладут на ровную поверхность так, чтобы часовая (маленькая) стрелка была направлена на небесное светило;
• далее проводится линии из центра к числу «1». Полученный угол делится на две ровные части.
• разделяющая биссектриса обозначает северо-южное направление;
• если необходимо найти азимут до полудня, то расчёт ведётся против часовой стрелки, так как север расположен левее солнца. После полудня, так как солнце садится на западе, отсчёт идёт по ходу часовой стрелки, так как север расположен справа от светила;
• далее выстраивается схема дальнейшего пути по такому же принципу работы, как с компасом.

Определение азимута по карте без компаса

В случаях, когда под рукой нет компаса, можно определить азимут по карте. Для этого существует следующий алгоритм расчёта:

1. Следует поместить карту на ровную поверхность, чтобы было удобно работать с ней.
2. На топографической карте ставится отметка, которая обозначает начало пути.
3. Вторая отметка ставится на объекте, выбранном в качестве ориентира.
4. Две точки соединяются прямой линией, которая также должна захватывать линию ближайшего меридиана.
5. К этой линии прикладывается основание транспортира.
6. Затем по часовой стрелке отсчитывается угол между меридианом и ранее отмеченным лучом. Полученный угол и является истинным.

Ориентирование направлений по магнитному азимуту через истинный

После проведенных вычислений важно помнить, что теоретические результаты нельзя применять на своём пути. Найденный географический показатель отличается от магнитного, который находится по компасу. В таком случае следует подставить данные в специальную формулу:

Магнитный азимут = Истинный – магнитное склонение + сближение меридианов

Как видно из формулы, в первую очередь нужно найти истинную величину, чтобы не допустить ошибки при ориентировании. Затем найденный угол откладывать на схеме.

Важно! Показатель склонения и сближения меридианов указаны на карте. При этом не стоит забывать, что восточные показатели указаны со знаком плюс, западные – со знаком минус.

Работая с топографией, недостаточно знать только эти две величины. Также важен дирекционный угол между северным направлением координатной сетки топографической карты и направлением на ориентированный объект. Такой угол отчитывается по часовой стрелке и может принимать любое значение от 0 до 360 градусов.

Для подготовки маршрута передвижения на определенной территории следует придерживаться следующего алгоритма:

• проставить ориентиры на топографической карте;
• рассчитать значение дирекционного угла;
• далее необходимо сопоставить магнитный азимут и дирекционный угол путем подставления их значений в вышеуказанную формулу. При этом истинный угол заменяется на дирекционный;
• полученный результат показывает расстояние от начального пункта до ориентира. Если предполагается, что передвижение будет осуществляться пешим ходом, то необходимо рассчитать количество шагов в пути;
• затем все данные нанести на карту и составляется подробный план маршрута для целей ориентирования.

Что такое обратный и аварийный азимут

Азимут на местности может быть как прямым, то есть указывать путь от человека до выбранного им объекта, так и обратным.

Для определения обратного угла необходимо найденный прямой угол увеличить или уменьшить на 180 градусов. Сложение применяется в том случае, когда первоначальная величина угла менее половины окружности. И наоборот, если прямой угол более 180 градусов, в формуле используется вычитание. Эта модель применяется при необходимости поиска обратного пути.

Также существует такое понятие, как аварийный азимут. В критической ситуации, когда турист или группа сбивается с намеченного пути и теряется, вычисляют именно аварийный показатель. Он представляет собой направление, как правило, на масштабный ориентир с целью спасения и выхода на выбранную территорию.

Интересный факт! Горизонтальным ориентиром при вычислении аварийного азимута может выступать, к примеру, шоссе или железная дорога. Иногда есть возможность составить план движения к ориентиру площадного характера, а именно к целому населенному пункту.

Погрешности в расчетах

Даже опытный турист или ориентировщик может допустить погрешности в процессе выстраивания маршрута. Чтобы минимизировать возникновение ошибок, следует соблюдать следующие правила:

• разбивать дальнейший маршрут на части, при этом в каждой части выбирать разные ориентиры;
• контролировать своё перемещение, чтобы можно было уверенно вернуть на первоначальную точку в случае встречи с преградами;
• поочередно преодолевать препятствия;
• составить план передвижения и провести расчеты до похода.

Есть множество различных способов нахождения магнитного и истинного азимутов, применяя компас, карту или опираясь на природные ориентиры. Они помогут точно проложить маршрут на незнакомой местности и достигнуть выбранный объект.
