Изначально предназначение тепловизора заключалось в использовании в военных целях. На сегодняшний же день его можно применять на охоте, в промышленности и в других целях. Покупной прибор имеет немалую стоимость, доступную не каждому человеку. В такой ситуации можно воспользоваться возможностью изготовления бюджетного тепловизора своими руками. Это довольно не простая задача, однако вполне выполнимая.
Чаще всего встречаются переделки следующих цифровых фото- и видеоустройств:
- фото- и видеокамеры. Для того, чтобы переделать цифровую камеру в тепловизор, следует демонтировать особый фильтр – так можно превратить оборудование в охотничий тепловизор. Это можно сделать своими руками посредством небольшой доработки конструкции с использованием паяльника;
- покупка девайсов для современных мобильных устройств;
- web-камера. Дополнительно покупаются компоненты, которые позволяют устройству работать в диапазоне ИК.
Для анализа целесообразности таких переделок следует обдумать порядок работы и просчитать возможные последствия изменения конструкции прибора.
Охотничьи тепловизоры в идеале должны иметь корпус, который будет устойчивым к механическим повреждениям и ударам. Желательно, чтобы он был сделан из сплава с защищенностью примерно степени IP54.
Рассмотрим подробнее, как сделать тепловизор для охоты своими руками и что для этого понадобится.
Сложность изготовления тепловизора

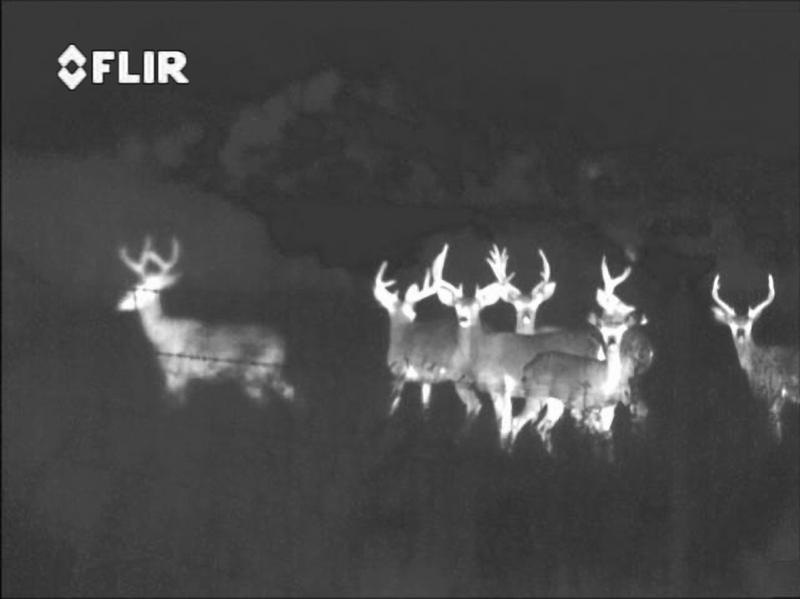

Данное устройство фиксирует инфракрасное излучение, испускаемое животными. Бывалые же охотники на практике используют прибор не для быстрого поиска добычи, а для нахождения подранков. Для других целей прибор мало подходит, поскольку дальность его действия ограничивается чувствительностью.
По конструкции тепловизор во многом похож на классическую цифровую камеру. В его конструкции используются следующие составляющие:
- светочувствительная матрица. Состоит из множества фотоэлементов, которые фиксируют разницу спектра картинки в области действия оптической системы;
- оптическая система. Нужна для фокусировки изображения, а также для его перенаправления на принимающее устройство;
- информационный блок обработки;
- дисплей для отображения графической информации.
Основная сложность самостоятельного создания тепловизора заключается в материалах, применяемых в процессе производства светочувствительной матрицы и оптической системы. Эти компоненты можно купить отдельно и провести самостоятельную адаптацию для совместной работы.
Варианты адаптации других устройств
Можно найти много вариантов переделки стандартных фото- и видеокамер, а также других устройств, чтобы они могли выполнять функции тепловизора. Идеальной замены добиться невозможно, так как в таком случае производители сделали бы данную опцию базовой для оборудования. Максимум, чего можно достичь при переделке камеры – это режим ночной съемки на расстоянии до 2 метров.
Несмотря на некоторую схожесть в конструкции, является очень проблематичным сделать полноценный тепловизор из цифровой камеры. Демонтаж фильтра, работающего в диапазоне ИК, не принесет желаемого результата. Негативные последствия подобной операции – быстрый выход из строя матрицы и повышение уровня цветового шума.
Дополнительно можно столкнуться с такими проблемами:
- для работы специальной матрицы требуется особая система охлаждения, отсутствующая в бытовой технике;
- чувствительность матрицы в устройстве не рассчитана на восприятие инфракрасного диапазона. То есть, ее нужно заменить на соответствующую;
- программное обеспечение устройства не позволит правильно обработать полученное изображение – понадобится перепрошивка.
Если учесть все эти нюансы, то в итоге получится не очень качественный тепловизор. Его дальность будет минимальная, а высокая погрешность изображения не позволит нормально охотиться.
Альтернативным вариантом может быть изготовление устройства, которое регистрирует тепловое излучение животных и птиц, из Web-камеры.
Для переделки нужно приобрести специальный набор, который включает следующие элементы:
- плата Arduino для передачи изображения;
- два серводвигателя, необходимых для вертикального и горизонтального смещения камеры;
- температурный датчик MLX90614;
- камера и лазерная указка (для использования в качестве тепловизионного прицела для охоты).
После сборки устройство будет способно фиксировать тепловое излучение на расстоянии до 30 метров. Бинокль с тепловизором для охоты можно также попытаться сделать с использованием Web-камер.
Своими руками прибор можно сделать и с помощью платы Arduino и инфракрасного градусника. Для этого необходимо взять хороший инфракрасный термометр, так как известно, что он может измерять температуру на некотором расстоянии, и подключить его к светодиодам с фонаря через плату Arduino.
Фонарь для этого следует брать из качественных изделий. Если купите дешевую модель, то и тепловизор получится таким же. Плата Arduino – устройство, предназначенное для строительства простых схем в робототехнике и автоматике. Используется не специалистами в этих областях.
Программируйте плату так, чтобы свет фонарика изменялся в зависимости от температуры объекта.
Допустим, что холодные предметы будут синего цвета, живые объекты – красными, нейтральные – зелеными. Таким образом, при наведении прибора, разные объекты будут иметь соответствующий цвет. К прибору можно подключить цифровой дисплей, получая картинку с качеством не хуже, чем у дорогих моделей готовых тепловизоров.
Так, вполне реально самостоятельно сделать охотничий тепловизор. И если стоимость прибора в магазинах составляет от 19 000 рублей, самодельный прибор вам обойдется в сумму от 2 до 5 тысяч. Окончательная стоимость определяется комплектующими деталями.
Например, стоимость платы Arduino – от 150 рублей, она зависит от качества, на светодиодный фонарь придется потратить от 500 до 2 000 рублей, а приличный дисплей можно приобрести за цену 1000–1500 рублей.
В последнее время популярными стали бытовые тепловизоры, которые стремятся адаптировать для охоты. Фактически же практике они могут использоваться только для поиска подранка, поскольку имеют ограничение дальности действия. Подобные модели чаще всего применяют для расчета тепловых потерь дома или анализа системы отопления.
Ярким примером такого действия является тепловизор Seek Thermal, который работает в паре со смартфоном.
Однако для анализа актуальности использования прибора во время охоты следует ознакомиться с техническими характеристиками устройства:
- задекларированная дальность обнаружения составляет до 550 метров, но только при отсутствии большого количества тепловых объектов и тумана;
- чувствительность – 70 mK;
- наличие цветовой подсветки.
Цена такой модели составляет от 17 тысяч рублей.
Профессиональный охотничий тепловизор рекомендуется приобретать только в случае, если он действительно необходим.
Перед принятием решения касательно целесообразности самостоятельного изготовления прибора подсчитайте расходы и сравните с покупным устройством. Составьте полный перечень деталей и тщательно спланируйте все свои действия.
